工作原理簡介
● 天線內置高精度慣性導航模塊測量船體（車體）的姿態，利用ＤＳＰ運行具有自主知識產權的姿態穩定算法，保證了天線在任何情況實時對準目標信號。
● 搜索信號時，根據GPS獲取的地理位置，計算目標信號仰角，在三軸穩定的基礎上直接對目標進行搜索，所以可以快速獲取目標；
● 在識別目標方面，為了提高信號識別的可靠性，特別設計了信號加信標識別方式；
● 機械方面，采用三軸穩定的機械結構，保證了控制精度（穩定平臺的指向精度可達±0.2°）；
● 電子元件方面，采用工業級元件，保證了元件的可靠性（也可以提供軍品級元件）；
● 軟件方面，采用高速ＤＳＰ計算，內置坐標變換模塊、PID穩定模塊等核心模塊，其控制頻率大于５００Ｈｚ；
● 生產工藝方面，采用長時間高低溫老化試驗，保證了電氣元件的可靠性。
基本參數
|
50cm×50cm×40cm |
||
|
重量： |
20Kg |
|
|
天線參數： |
||
|
天線口徑： |
35cm |
|
|
天線類型： |
環焦型 |
|
|
電壓駐波比： |
1.25 |
|
|
接收增益： |
≥23dBi@5.8GHz |
|
|
無線頻段： |
0.9GHz~6.20GHz |
|
|
極化： |
線極化 |
|
|
交叉極化鑒別率： |
軸線≥23dB（1dB點≥23dB） |
|
|
旁瓣（第一）： |
≤-14dB |
|
|
穩定方式： |
三軸穩定（方位、俯仰、橫滾）+極化調整 |
|
|
穩定原理： |
慣性導航姿態穩定；圓錐掃描極值跟蹤；自適應溫度漂移補償算法； |
|
|
穩定范圍： |
||
|
方位： |
720度 |
|
|
俯仰： |
0~115° |
|
|
橫滾： |
±30° |
|
|
極化： |
±90° |
|
|
旋轉速度: |
||
|
最大速度： |
60°/s（各軸） |
|
|
最大加速度： |
60°/s2 |
|
|
穩定精度： |
±0.2° |
|
|
工作環境溫度： |
-40℃~85℃ |
|
|
天線罩材質： |
蜂窩結構/玻璃鋼 |
|
|
跟蹤速度： |
≧18°/秒 |
|
|
外接電源： |
200V~240V AC, 50/60Hz, 0.7A |
|
|
供電電源： |
24V3.0A |

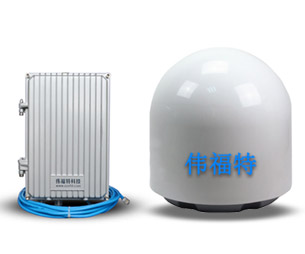

產品圖片 |
|
GPS配置： |
裝配 |
|
|
極化角控制： |
自動 |
|
|
連接線： |
一根線 |
|
|
售后服務： |
2年保修 |
|
|
最大帶寬： |
108M |
|
|
接口： |
RJ45 透明傳輸 |
|

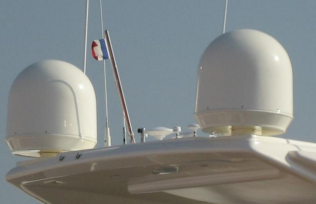

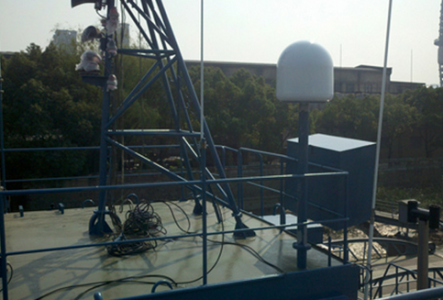

運用場景圖
|
|||||||
|
|||||||
 |
