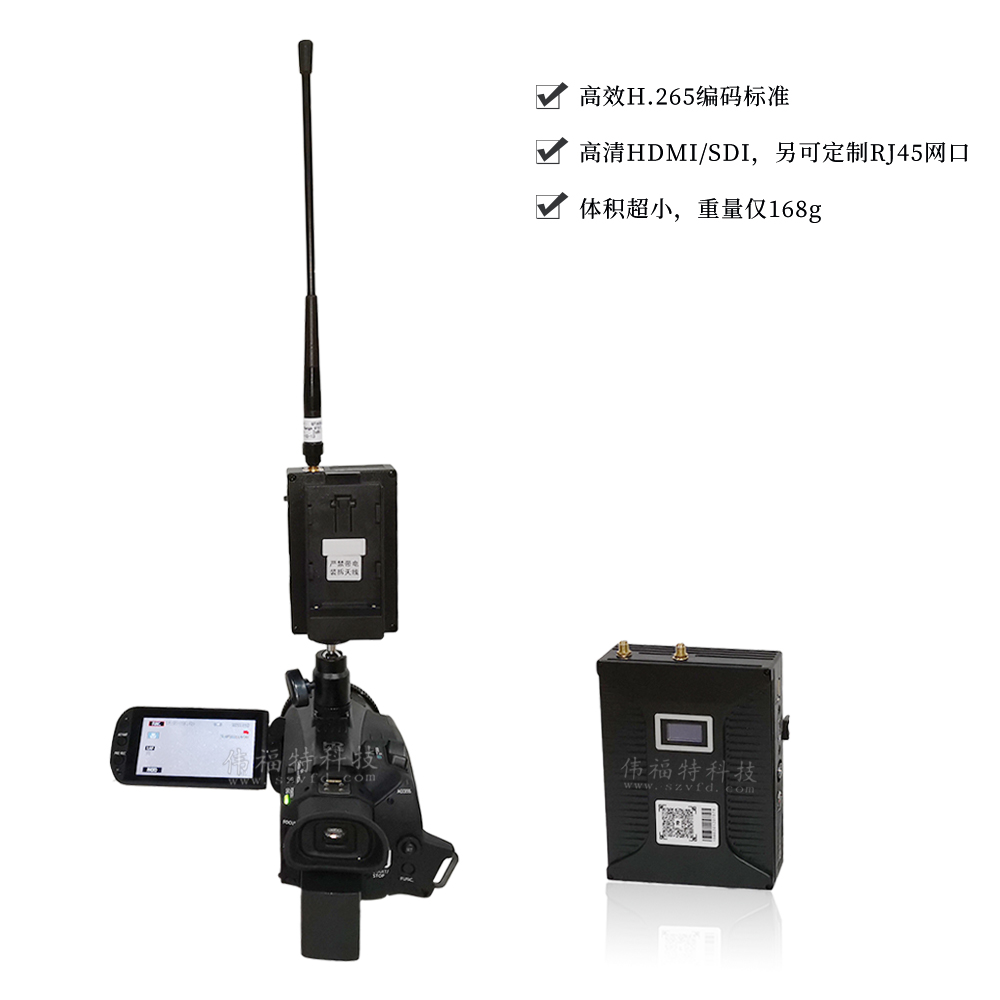

VFD-6003XBM便攜型廣電直播視頻圖傳設備是公司生產的新一代廣電標準高清晰度傳輸設備。采用當前領先的COFDM調制技術，相對窄帶的空中頻率占用（6/8MHz）和很強的抗多徑干擾能力，克服模擬技術和常規調制技術下圖像傳輸多徑反射及遮擋所帶來的困擾，實現在非視距（非通視）的情況下，高速運動拍攝并實時傳輸高質量圖像。特別適合于復雜環境下使用；廣電行業角度設計，體積小，重量僅有168g，可用于媒體公司近距離有遮擋物非視距直播工作或空曠可視直播工作。運用高效壓縮H.265新數字編碼標準，清晰度達到全高清HD1080P畫質，分辨率達到（1920*1080）；優化編碼算法使其系統延時達到250ms；支持?jǐn)?shù)字接口HDMI輸入，具有畫質細膩、成色優秀、豐富的顏色調控能力等高清畫質特點。

• 高效壓縮H.265數字視頻編碼標準
• 極短的編碼延時，系統延時250毫秒
• 針對廣電行業應用設計
• 發射機重量僅有168g
• 發射機體積超小：100*65*23mm
• 設備自帶3頻段信道按鍵切換
• USB錄像功能
• 以太網輸出可網絡推流
• 多種標準輸出分辨率可調
• 發射與接收自帶熱靴、三角架固定孔位
• 發射機BP電池設計
• 接收機V型電池設計
• 接收機LED液晶參數顯示
• 接收機百分比信號指示數字SDI高清輸出接口
• 高清HD1080P畫質（1920*1080）
• 加強散熱功能、降低整機功耗
• 強大的NLOS非視距傳輸能力
• 發射功率：800mW

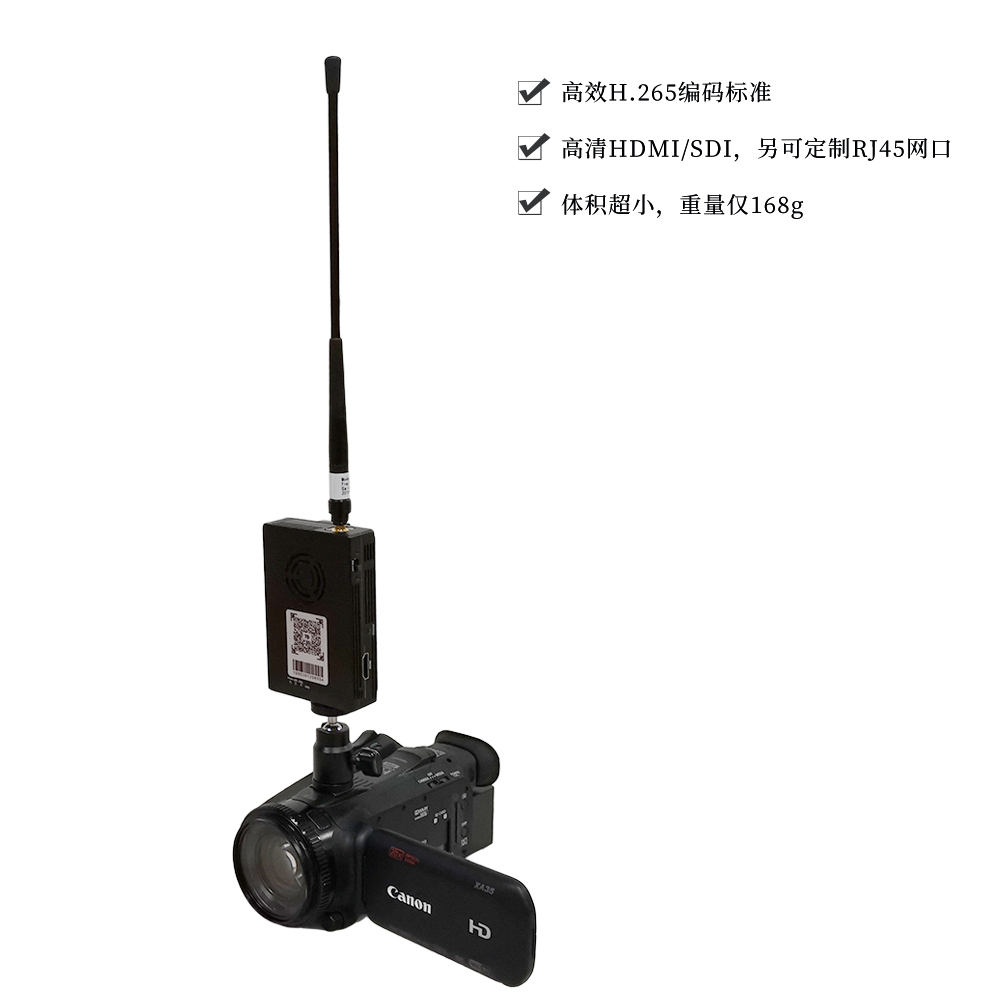

發射機

射頻調制部分

• 工作頻段： 300～800MHz 頻率可訂制
• 輸出功率： 800mW
• 調制方式： COFDM
• 信道帶寬： 6/8MHz
• 信道數量： 3信道
• 糾錯方式： 1/2，2/3，3/4，5/6，7/8
• 保護間隔： 1/32，1/16，1/8，1/4

系統部分

• 碼流： 5Mbps～10Mbps
• 系統延時： 250ms
• 傳輸距離： 地面視距：1～2公里；非視距：200～800米
• 使用方式： 便攜、索尼松下一體機熱靴固定、短距離非視距圖傳

音視頻部分

• 壓縮格式： H.265
• 音視頻輸入： 標準HDMI高清接口
• 圖像清晰度： HD1080P（1920*1080）
• 圖像幀率:  標準24、50、60幀/秒, 兼容其他幀率
• 以太網輸入： 可接以太網終端，未開啟，需訂制

其它部分

• 外接供電： B型口  DC 9～16V
• 電池供電： BP扣扳，廣電BP電池
• 指示燈： 視頻源顯示、頻段信道顯示
• 固定： 底部設有4個熱靴、三角架固定孔位
• 外形尺寸：100*65*23mm(L×W×H)
• 重量： 168g

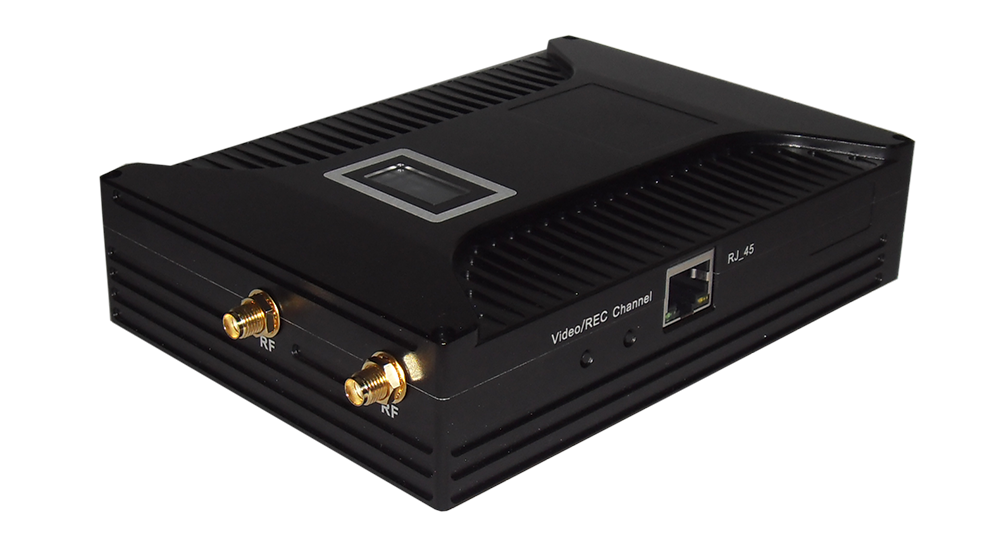

接收機

射頻解調部分

• 接收頻率： 300～800MHz 頻率可訂制
• 解調技術： COFDM
• 信道帶寬： 6/8MHz
• 信道數量： 3信道
• 接收靈敏度： ≤-96dBm @ 8MHz
• 信號指示： 接收信號百分比顯示

系統部分

• 接收極化： 垂直極化
• 接收天線： 雙天線接收

音視頻部分

• 解壓格式： H.265
• 音視頻輸出： 數字SDI
• 輸出清晰度： HD1080P 50/60Hz

                   HD1080I 50/60Hz

                   D720P 50/60Hz  手動可調

• 圖像幀率:  標準24、50、60幀/秒, 兼容其他幀率
• 以太網輸出： 可接入網絡推流
• 音、視頻輸出物理接口： SDI標準接口、RJ45接口

其它部分

• USB錄像功能
• 自帶LED液晶參數顯示屏
• 固定：底部設有5個熱靴、三角架固定孔位
• 外接供電： 廣電B型口  DC 9-16V
• 電池供電： V型扣扳，廣電V型電池
• 外形尺寸： 152*110*37mm

重量：520g

方案應用介紹

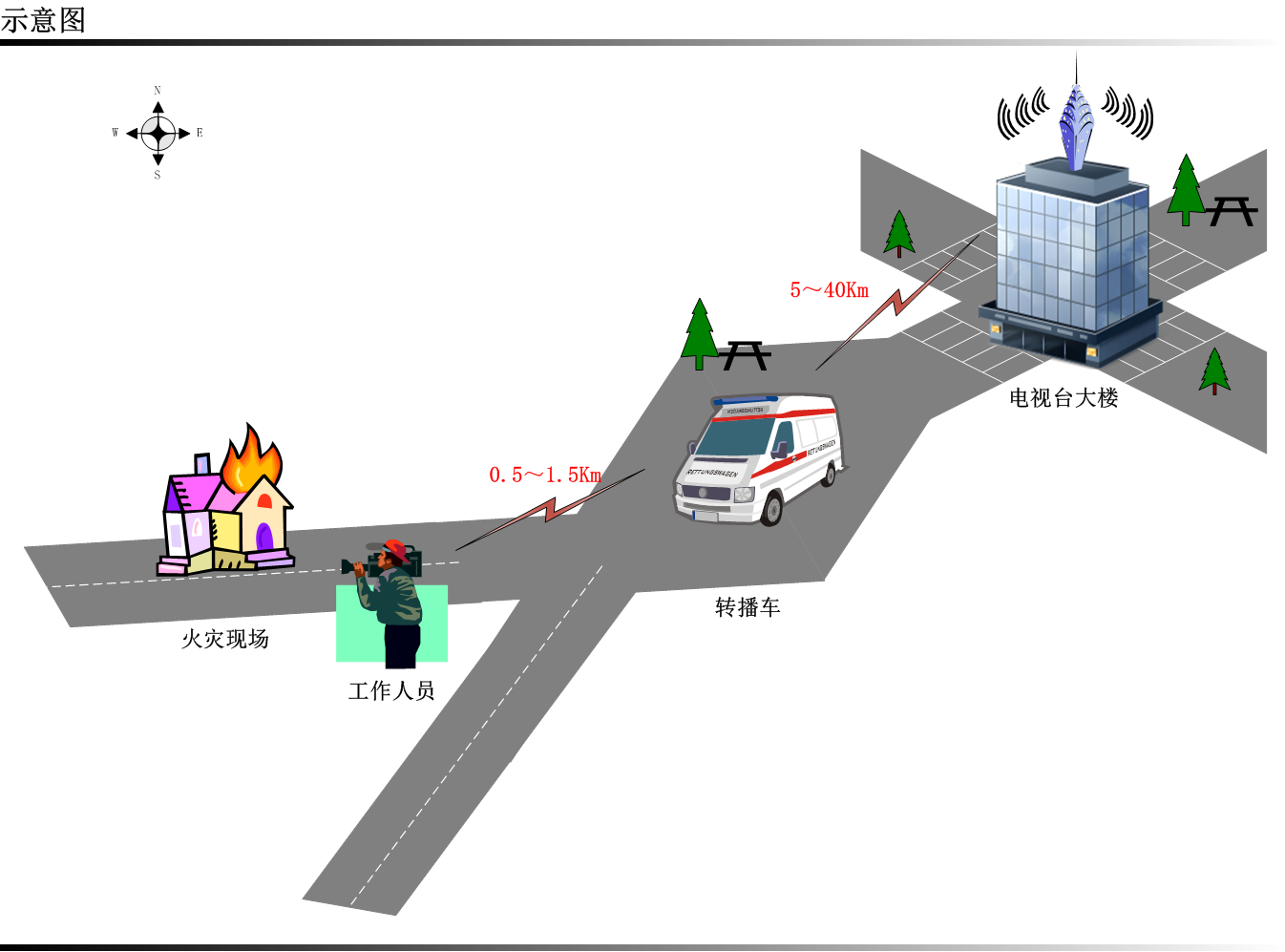

總體的傳輸路徑是：廣電工作人員～轉播車～電視臺大樓。由前端工作人員肩扛SONY專業攝像一體機將現場高清SDI或HDMI數字音視頻信號經無線傳輸?shù)睫D(zhuǎn)播車；常規采訪現場離轉播車的有效通信距離是1公里左右，在有效范圍內工作人員任意移動采訪現場需要的錄像材料，實時傳輸至廣電轉播車；轉播車接收的是數字高清音視頻信號，滿足后期分析、存儲、編輯等要求；轉播車置有無線車載遠距離高清中繼設備，將接收的高清音視頻信號直接轉發到電視臺大樓進行實時轉播，車載遠距離高清系統可非視距傳輸10～40公里；同時支持信號通過衛星等途徑進行實時轉播。

VFD-6003XBM音視線至采訪現場的方便性及靈活性，不受有線的衰減及障礙，配合車載遠距離高清傳輸系統在面對突發現場或突發事件，工作人員更加快捷更加出色地完成采訪任務。
